৭১৯৩২ সিডিজিসি%২ফপ৪এ

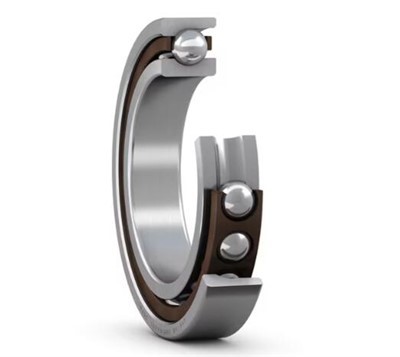

এই অতি-নির্ভুলতা, উচ্চ-ক্ষমতা, একক সারি কৌণিক যোগাযোগ বল বিয়ারিংগুলি একই সাথে কাজ করা রেডিয়াল এবং অক্ষীয় লোডগুলিকে মিটমাট করে, যেখানে অক্ষীয় লোড শুধুমাত্র একটি দিকে কাজ করে। তারা কম থেকে মাঝারি অপারেটিং তাপমাত্রার অধীনে অপেক্ষাকৃত উচ্চ গতিতে ভারী লোড মিটমাট করার জন্য ডিজাইন করা হয়েছে। সার্বজনীনভাবে মেলে, শিমস বা অনুরূপ ডিভাইস ব্যবহার না করেই, একটি পূর্বনির্ধারিত প্রিলোড পরিসরের মধ্যে কার্যকর লোড ভাগাভাগি করার ব্যবস্থা করার জন্য এগুলি একসাথে ব্যবহার করা যেতে পারে৷ খুব উচ্চ চলমান নির্ভুলতাঅত্যধিক উচ্চ লোড বহন ক্ষমতা তুলনামূলকভাবে উচ্চ গতি এবং কঠোরতা সর্বজনীনভাবে মেলে
অনুসন্ধান পাঠান
এখন চ্যাট করুন
পণ্য পরিচিতি
মাত্রা
| d |
160 মিমি |
বোর ব্যাস |
|---|---|---|
| D |
220 মিমি |
ব্যাস বাইরে |
| B |
28 মিমি |
প্রস্থ |
| d1 |
178.5 মিমি |
ভিতরের রিং এর কাঁধের ব্যাস (বড় পাশের মুখ) |
| d2 |
178.5 মিমি |
অভ্যন্তরীণ রিংয়ের কাঁধের ব্যাস (ছোট পাশের মুখ) |
| D1 |
201.5 মিমি |
বাইরের রিংয়ের কাঁধের ব্যাস (বড় পাশের মুখ) |
| r1,2 |
min.2 মিমি |
চেম্ফার মাত্রা |
| r3,4 |
মিনিমাম 1 মিমি |
চেম্ফার মাত্রা |
| a |
39.6 মিমি |
পাশের মুখ থেকে চাপ বিন্দু পর্যন্ত দূরত্ব |
অপব্যবহারের মাত্রা
| da |
min.169 মিমি |
ব্যাস খাদ abutment |
|---|---|---|
| db |
min.169 মিমি |
ব্যাস খাদ abutment |
| Da |
সর্বোচ্চ 211 মিমি |
ব্যাস হাউজিং abutment |
| Db |
সর্বোচ্চ 215 মিমি |
ব্যাস হাউজিং abutment |
| ra |
সর্বোচ্চ 2 মিমি |
ফিলেটের ব্যাসার্ধ |
| rb |
সর্বোচ্চ 1 মিমি |
ফিলেটের ব্যাসার্ধ |
| dn |
183.5 মিমি |
তেল অগ্রভাগের অবস্থান |
গণনার তথ্য
| মৌলিক গতিশীল লোড রেটিং | C |
১৩০ kN |
|---|---|---|
| বেসিক স্ট্যাটিক লোড রেটিং | C0 |
১৬০ kN |
| ক্লান্তি লোড সীমা | Pu |
5 কেএন |
| অর্জনযোগ্য গতি |
ক্যাটালগ ডেটা পড়ুন বা অর্জনযোগ্য গতির জন্য SKF-এর সাথে যোগাযোগ করুন |
|
| যোগাযোগের কোণ |
15 ডিগ্রী |
|
| বল ব্যাস | Dw |
19.05 মিমি |
| সারির সংখ্যা | i |
1 |
| বলের সংখ্যা (প্রতি বিয়ারিং) | z |
28 |
| রেফারেন্স গ্রীস পরিমাণ (প্রতি ভারবহন) | Gরেফ |
33 সেমি³ |
| প্রিলোড ক্লাস |
C |
|
| অক্ষীয় দৃঢ়তা |
321 N/µm |
| ভারবহন সিরিজ এবং আকারের উপর নির্ভরশীল সংশোধন ফ্যাক্টর | f |
1.27 |
|---|---|---|
| যোগাযোগের কোণের উপর নির্ভরশীল সংশোধন ফ্যাক্টর | f1 |
1 |
| সংশোধন ফ্যাক্টর, প্রিলোড ক্লাস সি | f2C |
1.09 |
| হাইব্রিড বিয়ারিংয়ের জন্য সংশোধন ফ্যাক্টর | fHC |
1 |
| সমতুল্য লোডের জন্য গণনা ফ্যাক্টর | f0 |
16.4 |
|---|---|---|
| সমতুল্য লোডের জন্য অতিরিক্ত কারণ |
নীচের নোট 1 এবং 2 পড়ুন |

| না। | d[মিমি] | ডি [মিমি] | বি [মিমি] |
| 7032 ACDGA/P4A | 160 | 240 | 38 |
| 7032 ACD/P4ATGA | 160 | 240 | 114 |
| 7032 ACD/P4ATBTB | 160 | 240 | 114 |
| 7032 ACD/P4ATBTA | 160 | 240 | 114 |
| 7032 ACD/P4AQBCA | 160 | 240 | 152 |
| 7032 ACD/P4AL | 160 | 240 | 38 |
| 7032 ACD/P4ADGB | 160 | 240 | 76 |
| 7032 ACD/P4ADGA | 160 | 240 | 76 |
| 7032 ACD/P4ADBB | 160 | 240 | 76 |
| 7032 ACD/P4ADBA | 160 | 240 | 76 |
| 7032 ACD/P4A | 160 | 240 | 38 |
| 7032 ACD/HCP4A | 160 | 240 | 38 |
| ৭২২৬ সিডিজিএ%২ফপ৪এ | 130 | 230 | 40 |
| ৭২২৬ সিডি%২ফপ৪এডিজিএ | 130 | 230 | 80 |
| ৭২২৬ সিডি%২ফপ৪এডিবিসি | 130 | 230 | 80 |
| ৭২২৬ সিডি%২ফপি৪এ | 130 | 230 | 40 |
| 7226 ACDGA/P4A | 130 | 230 | 40 |
| ৭২২৬ এসি ডি%২ফপি ৪এডিজিবি | 130 | 230 | 80 |
| ৭২২৬ এসিড%২ফপি৪এডিজিএ | 130 | 230 | 80 |
| ৭২২৬ এসিড%২ফপি৪এ | 130 | 230 | 40 |
| ৭১৯৩৪ সিডিজিবি%২ফপ৪এ | 170 | 230 | 28 |
| ৭১৯৩৪ সিডিজিএ%২ফপ৪এ | 170 | 230 | 28 |
| 71934 CDGA/P4 | 170 | 230 | 28 |
| ৭১৯৩৪ সিডিজিএ%২ফএইচসিপি৪এ | 170 | 230 | 28 |
| ৭১৯৩৪ সিডি%২ফপ৪এটিবিটিএ | 170 | 230 | 84 |
| ৭১৯৩৪ সিডি%২ফপ৪একিউবিসিডি | 170 | 230 | 112 |
| ৭১৯৩৪ সিডি%২ফপ৪এডিজিবি | 170 | 230 | 56 |
| ৭১৯৩৪ সিডি%২ফপ৪এডিজিএ | 170 | 230 | 56 |
| ৭১৯৩৪ সিডি%২ফপ৪এডিবিসি | 170 | 230 | 56 |
| ৭১৯৩৪ সিডি%২ফপ৪এডিবিবি | 170 | 230 | 56 |
