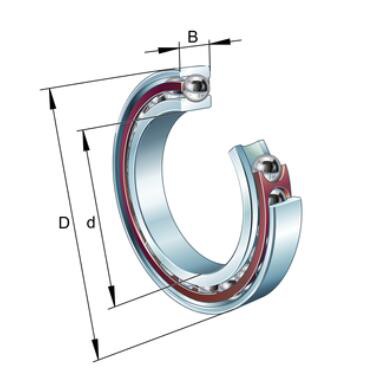

B7008-CT-P4S-UL বিয়ারিং



d	40 মিমি	বোর ব্যাস
D	68 মিমি	ব্যাস বাইরে
B	15 মিমি	প্রস্থ
Cr	20,900 N	বেসিক ডাইনামিক লোড রেটিং, রেডিয়াল
C0r	11,200 N	বেসিক স্ট্যাটিক লোড রেটিং, রেডিয়াল
Cউর	1,180 N	ক্লান্তি লোড সীমা, রেডিয়াল
nজি গ্রীস	22,000 1/মিনিট	গ্রীস তৈলাক্তকরণের জন্য গতি সীমিত করা
nজি তেল	34,000 1/মিনিট	তেল তৈলাক্তকরণের জন্য গতি সীমিত করা
≈m	188.97 g	ওজন

da	46 মিমি	ব্যাস খাদ কাঁধ
da	h12	ব্যাস খাদ কাঁধ ক্লিয়ারেন্স
Da	62 মিমি	কাঁধের ব্যাস বাইরের রিং
Da	H12	কাঁধের ব্যাস বাইরের রিং ক্লিয়ারেন্স
rএকটি সর্বোচ্চ	1 মিমি	সর্বোচ্চ অবকাশ ব্যাসার্ধ
ra1 সর্বোচ্চ	0.3 মিমি	সর্বোচ্চ অবকাশ ব্যাসার্ধ
Etk মিনিট	49.3 মিমি	ন্যূনতম ব্যাসের ইনজেকশন পিচ
Etk সর্বোচ্চ	51.8 মিমি	সর্বাধিক ব্যাস ইনজেকশন পিচ
Etk1 মিনিট	49.3 মিমি	ন্যূনতম ব্যাসের ইনজেকশন পিচ
Etk1 সর্বোচ্চ	51.8 মিমি	সর্বাধিক ব্যাস ইনজেকশন পিচ
a	14.7 মিমি	চাপ শঙ্কুগুলির শীর্ষগুলির মধ্যে দূরত্ব

rমিনিট	1 মিমি	ন্যূনতম চেম্ফার মাত্রা
r1 মিনিট	1 মিমি	ন্যূনতম চেম্ফার মাত্রা
	15 ডিগ্রী	যোগাযোগের কোণ

Tমিনিট	-30 ডিগ্রি	অপারেটিং তাপমাত্রা ন্যূনতম।
Tসর্বোচ্চ	100 ডিগ্রী	অপারেটিং তাপমাত্রা সর্বোচ্চ।

FV L	101 N	প্রিলোড বল আলো
FV M	344 N	প্রিলোড বল মাধ্যম
FV H	698 N	প্রিলোড বল ভারী
KaE এল	312 N	উত্তোলন বন্ধ বল আলো
KaE এম	1,157 N	উত্তোলন বন্ধ বল মাধ্যম
KaE H	2,515 N	উত্তোলন বন্ধ বল ভারী
ca L	43 N/µm	অক্ষীয় অনমনীয়তা আলো
ca M	76 N/µm	অক্ষীয় অনমনীয়তা মাধ্যম
ca H	109 N/µm	অক্ষীয় অনমনীয়তা ভারী



B7008: এটি বিয়ারিংয়ের আকার এবং সিরিজ নির্দেশ করে। "70" সিরিজটি একটি নির্দিষ্ট মাত্রিক সিরিজকে নির্দেশ করে, এবং "08" বোর ব্যাসের সাথে সম্পর্কিত (প্রায়শই, কিন্তু সবসময় নয়, মিলিমিটারের সাথে সম্পর্কিত)।
C: এটি যোগাযোগের কোণকে নির্দেশ করে। একটি "C" সাধারণত একটি 15- ডিগ্রি পরিচিতি কোণ উপস্থাপন করে। এই কোণটি বিয়ারিংয়ের অক্ষীয় এবং রেডিয়াল লোড ক্ষমতা এবং এর দৃঢ়তাকে প্রভাবিত করে। একটি ছোট কোণ উচ্চ গতির ক্ষমতা এবং নিম্ন অক্ষীয় লোড ক্ষমতাকে অগ্রাধিকার দেয়, যখন একটি বড় কোণ বিপরীতটি করে।
T: এটি খাঁচার উপাদান বোঝায়। "T" সাধারণত একটি ফেনোলিক রজন বা সিন্থেটিক রজন খাঁচা প্রতিনিধিত্ব করে। এই খাঁচাগুলি তাদের লাইটওয়েট বৈশিষ্ট্য, উচ্চ গতির ক্ষমতা এবং ভাল তৈলাক্তকরণ বৈশিষ্ট্যগুলির জন্য বেছে নেওয়া হয়েছে।
P4S: এটি উপাধির একটি গুরুত্বপূর্ণ অংশ, যা বিয়ারিংয়ের নির্ভুলতা শ্রেণিকে নির্দেশ করে। "P4" হল একটি আইএসও (আন্তর্জাতিক অর্গানাইজেশন ফর স্ট্যান্ডার্ডাইজেশন) সহনশীলতা শ্রেণী যা উচ্চ নির্ভুলতা, স্ট্যান্ডার্ড বিয়ারিংয়ের তুলনায় কঠোর সহনশীলতা নির্দেশ করে। "S" প্রায়ই P4 শ্রেণীর মধ্যে আরও অভ্যন্তরীণ ক্লিয়ারেন্স বা প্রিলোড স্পেসিফিকেশন বোঝায়, প্রায়শই স্পিন্ডেল অ্যাপ্লিকেশনের জন্য অপ্টিমাইজ করা হয়।
UL: এটি সাধারণত একটি নির্দিষ্ট প্রিলোড বা হালকা প্রিলোড বোঝায়। প্রিলোড হল অভ্যন্তরীণ অক্ষীয় বল যা সমাবেশের সময় ভারবহনে প্রয়োগ করা হয়। এটি ভারবহনের দৃঢ়তা, চলমান নির্ভুলতা এবং অপারেটিং তাপমাত্রাকে উল্লেখযোগ্যভাবে প্রভাবিত করে। "UL" সাধারণত একটি হালকা প্রিলোডের পরামর্শ দেয়, খুব উচ্চ-গতির অ্যাপ্লিকেশনের জন্য উপযুক্ত যেখানে তাপ উৎপাদন কম করা গুরুত্বপূর্ণ।
মূল বৈশিষ্ট্য এবং অ্যাপ্লিকেশন:
উচ্চ গতির ক্ষমতা: একটি ছোট যোগাযোগ কোণ (C), ফেনোলিক কেজ (T), এবং হালকা প্রিলোড (UL) এর সংমিশ্রণ খুব উচ্চ ঘূর্ণন গতির সুবিধা দেয়।
উচ্চ দৃঢ়তা: কৌণিক যোগাযোগের নকশা এবং সুনির্দিষ্ট উত্পাদন (P4S) চমৎকার রেডিয়াল এবং অক্ষীয় কঠোরতা প্রদান করে, যা মেশিনের সঠিকতা বজায় রাখার জন্য গুরুত্বপূর্ণ।
কম শব্দ এবং কম্পন: নির্ভুল উত্পাদন এবং অপ্টিমাইজ করা অভ্যন্তরীণ নকশা মসৃণ এবং শান্ত অপারেশনে অবদান রাখে।
সুনির্দিষ্ট অবস্থান: P4S শ্রেণীর বিয়ারিংয়ের উচ্চ নির্ভুলতা সুনির্দিষ্ট অবস্থান এবং মেশিনিং সহনশীলতার জন্য অনুমতি দেয়।
এই বিয়ারিংগুলি সাধারণত পাওয়া যায়:

মেশিন টুল স্পিন্ডলস: মিলিং মেশিন, লেদ, গ্রাইন্ডিং মেশিন ইত্যাদি।
উচ্চ-গতির রাউটার: কাঠের কাজ এবং অন্যান্য উপাদান প্রক্রিয়াকরণে।
যথার্থতা পরিমাপের সরঞ্জাম: যেখানে নির্ভুলতা অপরিহার্য।
